這台開15年的車原廠影音主機故障了,在網路購買一台便宜的安卓機與飾板自行更換,花費很多時間還弄的很難看,經過這次覺得這種錢還是別省,交給專業的處理比較實在。
Tucson 音響拆裝
第一次DIY進行汽車飾板拆開,小心翼翼的進行並記錄,避免裝不回去
這台2006 Tucson 是柴油影音旗艦版,搭配原廠Panasonic 7″ 車機,使用了15年也算蠻耐用的,當初這等級價差高達4萬元,音響飾板是核桃木紋與汽油版銀色顏色不同,因為老車所以這次故障選擇用便宜方式自行處理,先拆開看看能否維修主機
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_222229-768x1024.jpg)
音響故障了,我開車唯一嗜好聽FM廣播的樂趣沒了,而且少了倒車顯影倒車時顯得很不安全
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_222235-768x1024.jpg)
拆開步驟先由排檔桿下手
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2283-1024x683.jpg)
先由右邊缺口敲開將螺絲蓋取下
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2284-1024x683.jpg)
螺絲拆下後即可將排檔頭抽出卸下
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2287-1024x683.jpg)
用一字起子小心將排檔飾板敲開
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2288-1024x683.jpg)
慢慢將四周卡榫敲開
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2289-1024x683.jpg)
排檔飾板下面有檔位燈號排線,線頭前面有個小lock 開關,輕輕壓即可將cable 拔開(這卡榫我找好久,第一次摸很難找到,要仔細觀察不要用暴力拉壞)
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2290-1024x683.jpg)
拿開排檔飾板後可看到音響飾板下方有三顆螺絲,拆開螺絲後用力可將音響飾板拆開,接下來需將音響飾板上的排線拆開,一樣輕壓卡榫可將排插拆開,共三個開關加一個時鐘要拆開,之後即可取下音響飾板
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2291-1024x683.jpg)
拆下音響飾板
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2292-1024x683.jpg)
拆下音響飾板
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_224130-768x1024.jpg)
取下音響主機
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2293-1024x683.jpg)
這台是Panasonic CQ-DK171AA 主機, 使用15年,除了DVD 功能外還有6片自動換片 CD 功能
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2294-1024x683.jpg)
音響主機背後I/O
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2295-1024x683.jpg)
音響主機背後I/O
![](https://syming.synology.me/wp-content/uploads/2022/04/IMG_2296-1024x683.jpg)
紀錄音響排線接頭規格
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210109_170934-1024x768.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210109_170950-1024x768.jpg?ssl=1)
![](https://i0.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210109_171007-1024x768.jpg?ssl=1)
![](https://i0.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210109_171012-1024x768.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210109_171016-1024x768.jpg?ssl=1)
更換安卓車機
10″ 安卓車機 2G RAM+16GB eMMC 3350元
現代10″面板+專用線 799元
共4149元
這台有PIP 分割畫面功能,有附導航軟體與GPS天線還有FM功能,
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210802_220554-768x1024.jpg?ssl=1)
![](https://i0.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210802_220711-768x1024.jpg?ssl=1)
![](https://i1.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210802_221647-768x1024.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210802_221658-768x1024.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2022/04/20210802_221828-1024x768.jpg?ssl=1)
原廠與副廠安卓飾板比較,銀色是Tucson 汽油版顏色,沒有賣柴油款木紋飾板
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_224326-1024x768.jpg)
飾板背面,可以看到副廠結構沒做強化,有點軟軟的,安裝上去時有點公差,卡榫無法卡入扣住
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_224953-1024x768.jpg)
替換前先比對看看位置差異,螢幕變大了所以下方菸蒂盒空間被犧牲了
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_224803-768x1024.jpg)
將舊的不織布貼紙移植到新飾板,這應該可以減少震動的異音
![](https://syming.synology.me/wp-content/uploads/2022/04/20210802_230944-1024x768.jpg)
音響轉接線組,用這轉接就不用破壞原本線組,安裝後發現倒車開關無作用需自行補接上去
![](https://syming.synology.me/wp-content/uploads/2022/04/20210803_012643-768x1024.jpg)
卡榫與新的副廠飾板不太合,所以卡不進去,最後也找不到適合改裝方式
![](https://syming.synology.me/wp-content/uploads/2022/04/20210809_081354-768x1024.jpg)
FM 天線孔,更換完這台FM收音較原本差,市區也常常出現雜音,因為便宜有功能就好,不計較太多
![](https://syming.synology.me/wp-content/uploads/2022/04/20210809_010904-1024x768.jpg)
施工完成
![](https://syming.synology.me/wp-content/uploads/2022/04/20210803_082738-768x1024.jpg)
成功開機
![](https://syming.synology.me/wp-content/uploads/2022/04/20210803_082751-4150元-768x1024.jpg)
須進入工廠設置設定倒車攝影機video格式,畫面才會正確,密碼是8888
![](https://syming.synology.me/wp-content/uploads/2022/04/20210804_083515-1024x768.jpg)
後記:
- 大陸Android 車機便宜又大碗,功能很多就跟平板電腦一樣,目前我最常使用的功能為1. 聽FM廣播 2. 使用導航王導航 3. 連接網路看Youtube 直播或影片 4. FM收訊不好時改用線上廣播APP,但是這台WIFI 網路有點相容性問題,我用我的手機SAMSUNG Note 10 分享WIFI 這車機常常會無法連線,所以每次關鍵時刻想看網路節目時常常不能用,非常麻煩。

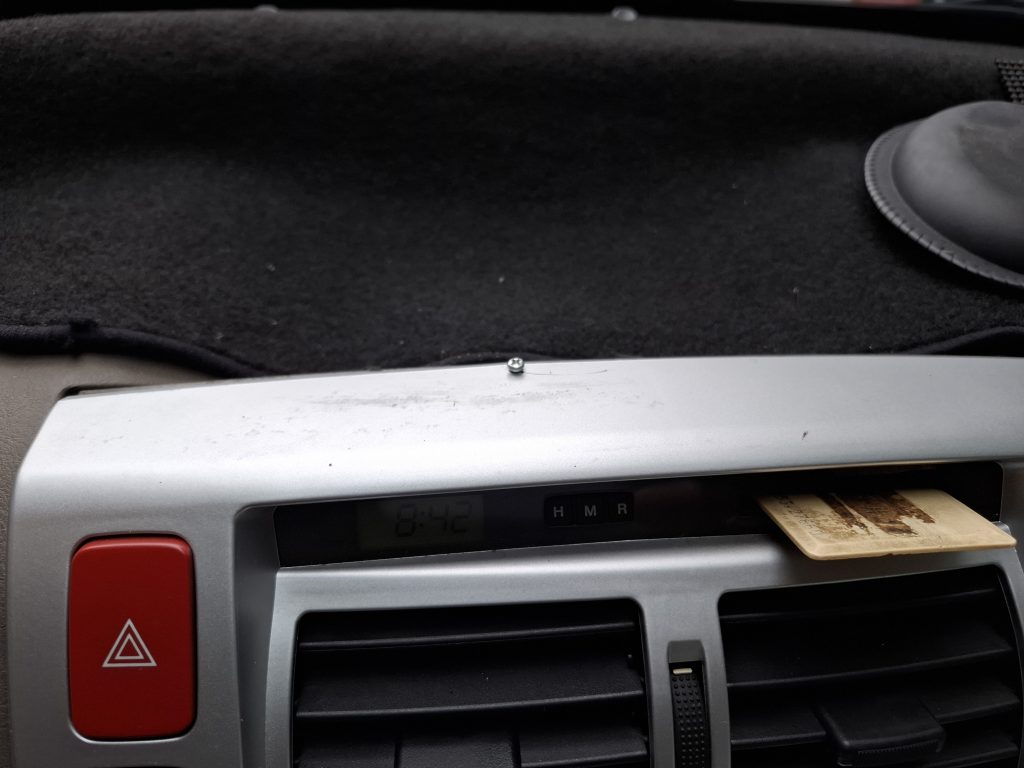

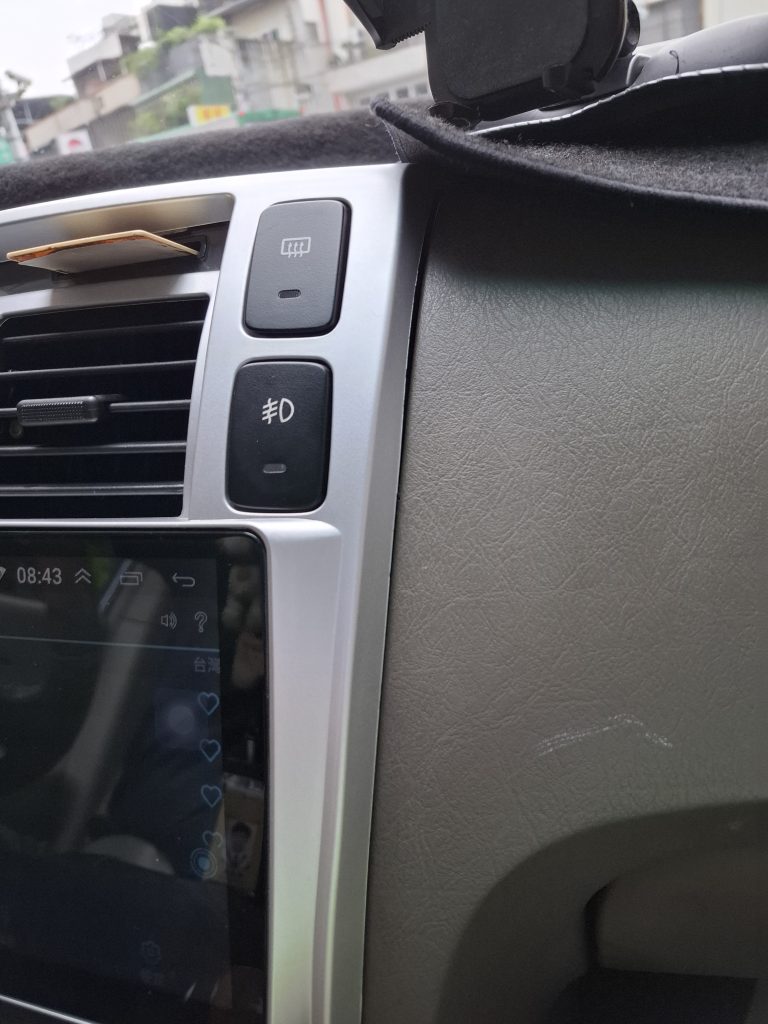

- 因為卡榫公差所以目前飾板沒有安裝好,從側面會看到很大的空隙,但因為不影響使用而且也沒有異音,所以還能忍受。
- 體驗完10″ 大銀幕的效果後因為飾板公差與質感不好,下次我會買8″ 2DIN 安卓機換回原廠飾板。
我的約也是3年前壞了,也是淘對岸的android機回來自行安裝,也是側面空隙很大,後來又從拆下檢查,結果因是大陸的飾板後面有一隻腳太高了,去頂到了車體,約剪掉5mm後,重新壓進去就沒空隙了
謝謝分享,有機會再拆開查看
是哪一隻腳卡榫
卡榫搞不定,建議買小一點尺寸,用原廠飾板質感比較好,問題比較少
冷氣面板要怎麼往下
搭配新的飾板,冷氣控制器改鎖在飾板上面
