Panasonic FD-S50F 烘碗機這款家裡有兩台非常好用,容量大,採用陶瓷熱風式加熱比傳統直熱式加熱更快,最近其中一台使用了8 年故障,定時器不會動必須手動關閉,這樣萬一忘了關閉會連續運轉很危險,於是立馬先買一台新的,舊的修好就當備機拿來收納盤子。
定時器故障更換
2021/2/27
因為找不到定時器型號沒法買零件,不得已只好先買一台換上,然後再拆舊的來看看能否自行維修,拆開看到型號是AT-602 , 2 小時定時開關 ; 批號是2012 年
蝦皮找不到這零件,還好露天有人賣,100元 + 運費40元 輕鬆更換就可修好,不過需要焊接,還是要有點電工知識(我記得國中工藝課就有教過烙鐵使用),留個紀錄下次故障可以查零件標號,並希望能造福廣大DIY土炮族~
但這型號與銘板不太合(關閉的指針在10度位置沒置中),自行DIY要注意, 目前只能重新標示銘板刻度,另一賣家賣的定時器,感覺裝上方向應該會正確。
詳細寫在圖說內
![就是這定時器不會動了](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210214_123105.jpg?ssl=1)
![先買一台換上,然後再拆舊的來看看能否自行維修](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2626.jpg?ssl=1)
![機器背面前面板下有設計4顆螺絲,看來就是方便拆修的設計](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2627.jpg?ssl=1)
![拆開就可看到控制盒的設計](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2628.jpg?ssl=1)
![移除保護蓋可以看到電路板,控制盒內就是定時器+電路板兩個而已](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2629.jpg?ssl=1)
![電路板正面,有一顆10A保險絲](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2630.jpg?ssl=1)
![拆下電路板後就可拆定時器,原來型號是AT-602 , 2 小時定時開關 ; 批號是2012 年](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/02/IMG_2634.jpg?ssl=1)
![露天有人賣,100元 + 運費40元 輕鬆更換就可修好,不過需要焊接,還是要有點電工知識](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/02/Screenshot_20210226-230825.jpg?ssl=1)
![收到貨後零件背面看來差不多](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210304_003306.jpg?ssl=1)
![定時器正面,型號一樣, 但好像怪怪的, 那根定位桿怎麼不是水平的](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210304_003318.jpg?ssl=1)
![果然與想像的不同,這零件規格不一樣, 這位置是"關閉"](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210304_011411.jpg?ssl=1)
![這顆定時器左轉是"連續運轉" , 有些品牌烘碗機有多這功能](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210304_011418.jpg?ssl=1)
![往右才是計時](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/02/20210304_011425.jpg?ssl=1)
![這是另一賣家賣的定時器,感覺裝上方向應該會正確](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/02/Screenshot_20210306-164109.jpg?ssl=1)
![另一賣家賣的定時器](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/02/Screenshot_20210306-164131.jpg?ssl=1)
雖然刻度對應不正確,但自己用知道狀況就沒影響,花140元就能維修好非常值得。
溫度保險絲故障
2021/9/19 update
因為疫情5個月沒有帶老婆回新竹娘家,利用中秋連假回去一趟,順便進行修繕作業,回去前岳母說她的烘碗機不會熱 (FD-S50SA),跟我的備機是相似款,於是我帶著底座去交換,把故障品帶回台北研究哪邊故障。
因為不會熱直覺可能是加熱器故障,也沒做量測就上網買一個尺寸相同來替換(200元),收到貨後動用烙鐵換上後發現 @@! 還是不會熱,頭痛了,只好大部分解一個個位置量測通電情形,發現陶瓷加熱器沒有電難怪不會熱
另外這台還有另一個問題,電源燈不會亮,這次就謹慎點一個個電路確認哪邊故障
烘碗機 加熱器尺寸 9.6cm x 2.2cm x 1.5cm
![量測加熱器尺寸規格](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210921_010039-1024x768.jpg?ssl=1)
![量測加熱器尺寸規格](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210921_010050-1024x768.jpg?ssl=1)
![加熱規格](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210921_010134-1024x768.jpg?ssl=1)
![購買新品尺寸比對相同](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_141432-1024x768.jpg?ssl=1)
![購買新品尺寸比對相同](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_141448-1024x768.jpg?ssl=1)
![更換完加熱器,組裝回去](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_143618-1024x768.jpg?ssl=1)
![加熱器與鼓風機組裝回去](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_143625-1024x768.jpg?ssl=1)
![這台還有另一個問題,電源燈不會亮](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_143806-1024x768.jpg?ssl=1)
加熱器電路還有接到背面這兩個不起眼的東西,之前想說這是隔熱而已,沒想到拆開裡面竟然有零件~傻眼
右邊那個零件上面印有綠色字體上面寫 SEFUSE 竟然是”溫度保險絲”,量測原來是這裡斷路了
另一顆方形零件上面標示17AM 025A5 查詢是”溫度過熱保護開關(Temperature Bimetal Switch Klixon 17AM motor thermal protector)” 溫控範圍:50-180℃
![](https://i0.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_145257-1024x768.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_145514-1024x768.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_145520-1024x768.jpg?ssl=1)
![](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210925_145542-1024x768.jpg?ssl=1)

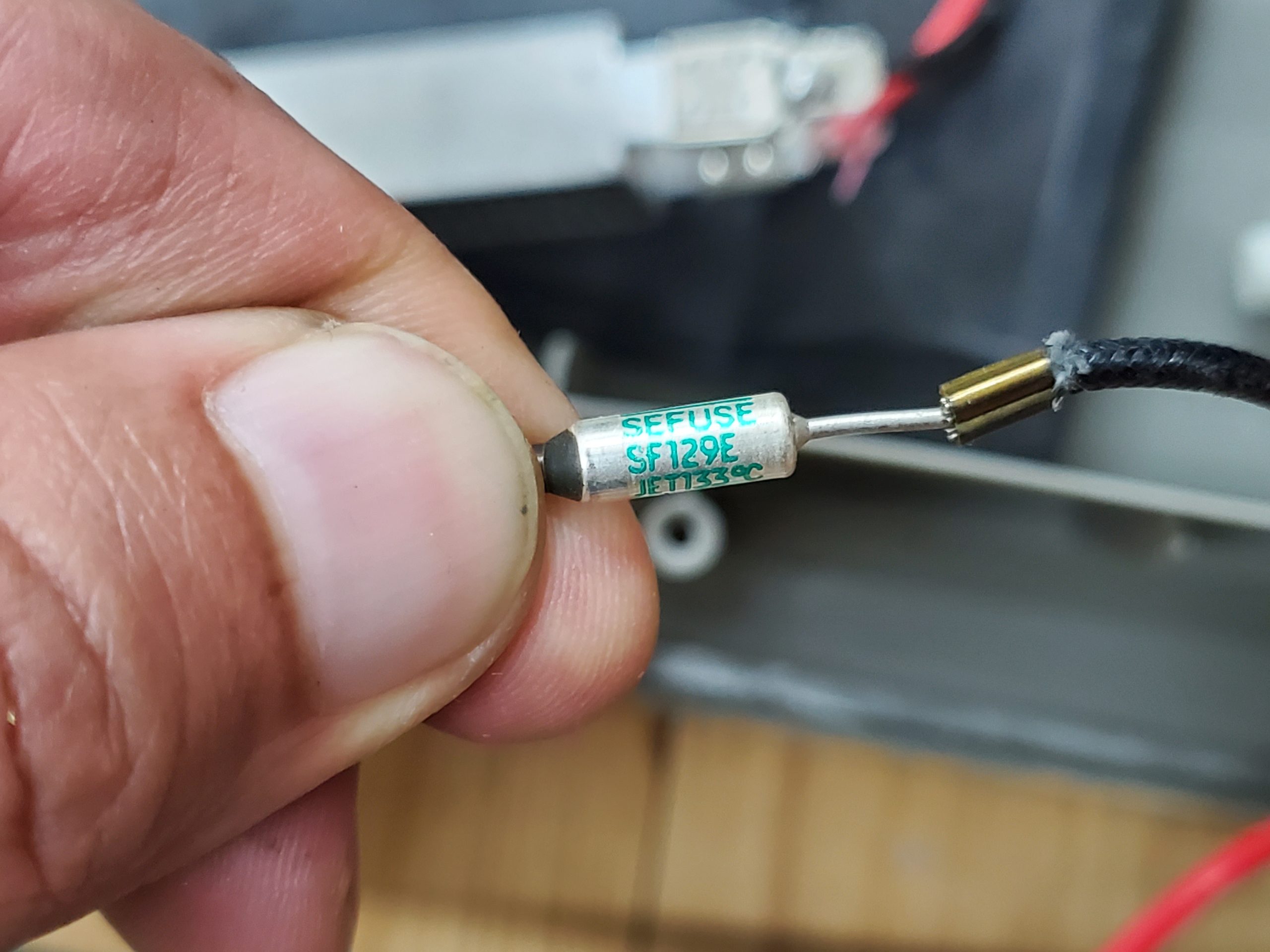

溫度保險絲規格是 SEFUSE SF129E JET133度C
![](https://syming.synology.me/wp-content/uploads/2021/09/20210925_145646-1024x768.jpg)
為了確保萬無一失,於是先暫時把溫度保險絲跳過短路,送電確認加熱功能正常,接下來就是待料….
由露天買到的溫度保險絲,一顆10元,運費30元,所以…買了3顆,焊接時突然想到如果焊接太熱會不會燒斷! 難怪原廠用端子鉗壓接,只好用尖嘴鉗夾住靠保險絲那端幫助吸熱,並且快速草草焊上
![](https://syming.synology.me/wp-content/uploads/2021/09/20210929_223929-1024x768.jpg)
接下來順便查修LED 為何不會亮,原本以為是LED 故障而已,結果拆下來用三用電錶測試竟然會亮,一顆顆零件拆下量測後發現LED 上面有一顆”重工”跨接上去的MLCC 小電容竟然有阻值,應該是這顆故障,拆掉它LED 就恢復正常了,但為何要”重工” 加上這呢? 可能是為了改善LED 亮度穩定? 於是找了顆100V 4.7uF 外觀更大的MLCC電容焊上去
逆向觀察電路如下圖,原來是虛線的MLCC電容故障了造成LED不會亮
![](https://syming.synology.me/wp-content/uploads/2021/09/20210930_000107-1024x768.jpg)
LED 不會亮維修
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210929_230148-1024x768.jpg?ssl=1)
![烘碗機的電路板](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210929_230159-1024x768.jpg?ssl=1)
![修復LED](https://i1.wp.com/syming.synology.me/wp-content/uploads/2021/09/20210929_231211-1024x768.jpg?ssl=1)
修復完成,目前持續使用中~
旋鈕更換
2014/12/11 之前碰過一次旋鈕破裂,幸運的當時露天拍賣能買到,花費80元,留下原廠料號,也許能打電話去松下服務站購料
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2024/05/23624640-1024x683.jpg?ssl=1)
![](https://i2.wp.com/syming.synology.me/wp-content/uploads/2024/05/23674240-1024x683.jpg?ssl=1)
![](https://i0.wp.com/syming.synology.me/wp-content/uploads/2024/05/23724608-1024x683.jpg?ssl=1)
您好,謝謝分享維修經驗。
請問您用這麼多年這款 S50F,其兄弟款 S50SA 有多一個不銹鋼底盤,使用上您覺得會比較好嗎?還是清潔上您覺得沒什麼差異?謝謝!
您好,FD-S50SA 我岳母家是用這款,多了奈米銀濾網與不鏽鋼,個人覺得沒影響,買便宜的就可以了,清潔上這台碗藍拿起來就能擦拭很方便,反而塑膠版本髒污較不明顯,提供參考。
你能告诉我买一个我真正需要的计时器旋钮吗,因为我的旋钮坏了,但机器没有损坏
https://www.ruten.com.tw/item/show?22018513843872 找不到原廠的,這款應該能使用
