2006 Tucson 土炮手自排故障維修

手自排土炮維修

Visits: 106

做20萬公里保養完後發現手自排故障了,可能是塑膠墊片老化脆裂了,但苦苦找不到零件,連原本長什麼樣子都不知道,最後自己黏個塑膠片勉強修好了,土炮改裝紀錄一下耐用度

手自排作動異常

使用時間 17 年
使用里程 19.5 萬公里

手自排故障狀況

故障現象一開始是把排檔桿右推到手排模式時 上推+ 能升檔,下推- 降檔時會出現 D 自排檔 又跑回手排模式 ,這樣的接觸不良現象

不良現象 : 手排 1 上推 –> 2 下推出現 D –> 1

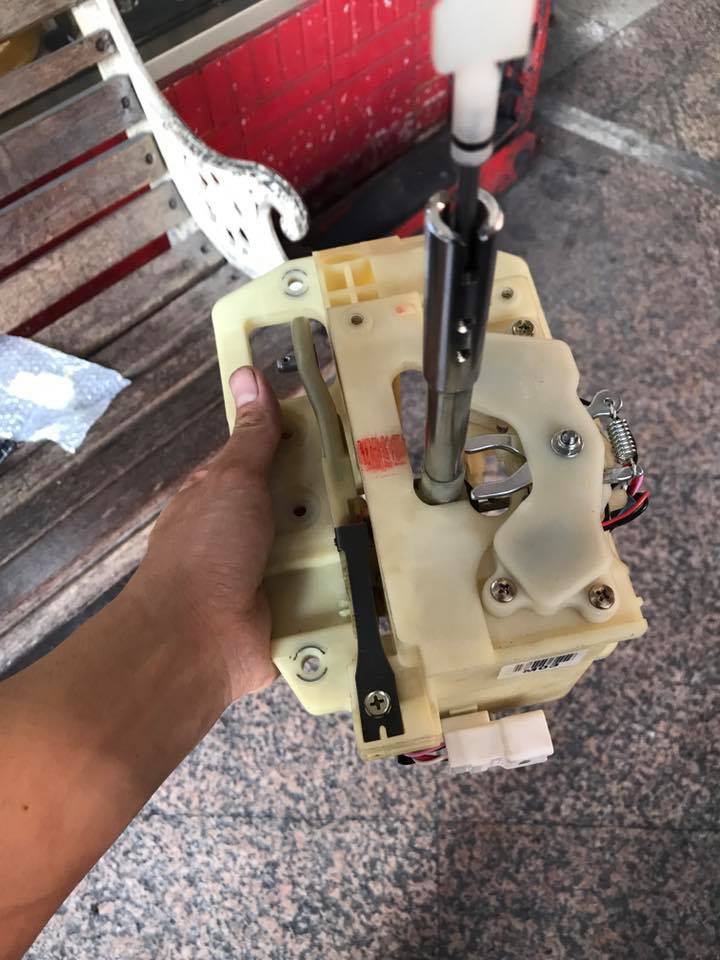

拆開觀察手排偵測是靠一個微動開關,開關按下就會顯示 手排檔位 ,下圖微動開關彈片翹起而且太短,下推時會彈開,上推時彈片會跳出卡住排檔桿然後排檔桿復位時會把彈片撐開,如果沒拆開觀察多搞幾下會把開關弄壞吧

最後的狀態是可以用來降檔,不能做升檔,一上推升檔就會故障,下山時勉強可以降檔引擎煞車,但要頻繁切回 D 檔進行升檔,就這樣也撐了快一年

苦思許久一直想不通這微動開關彈片是怎樣斷掉,感覺太短,又無法想像出彈片原本的結構是如何

零件尋找

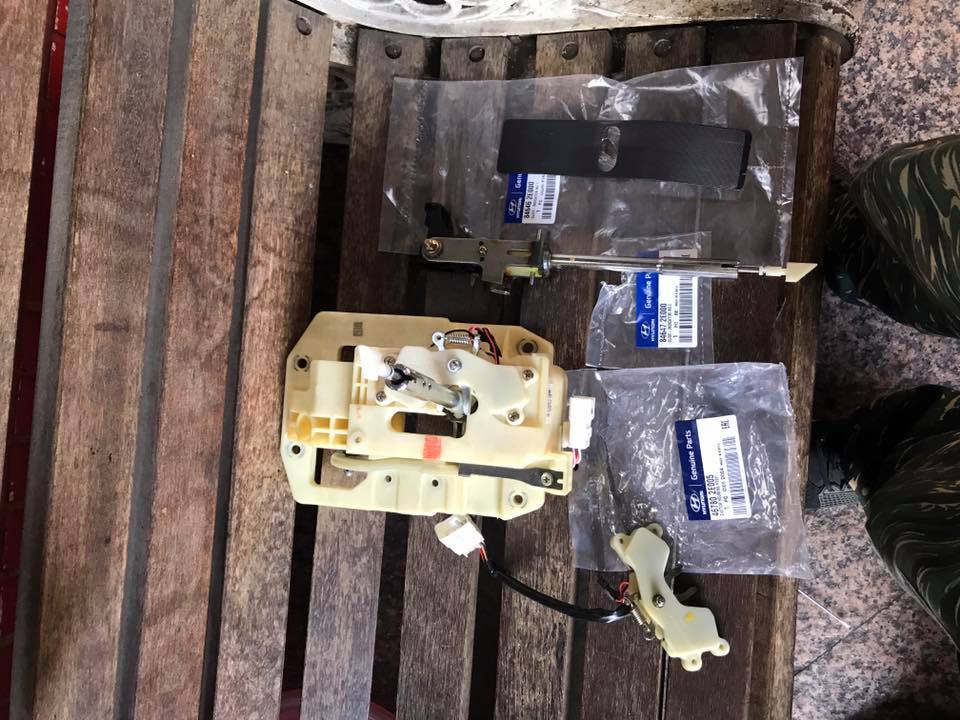

網路搜尋相似故障 D檔排檔異常,更換原廠排檔變速桿和修包,但是此零件冷門蝦皮找不到

國外技術資料研究,查詢手排套件好像也只有提供微動開關,結構和我目前看到的差不多,缺貨

SWITCH HOUSING ASSY

Part Number: 467802E005 (46780-2E005)

來自 <https://www.sparekorea.com/product/parts/690127>

看組件圖也研究不出墊片的樣貌

Hyundai 46784-2C100 Damper

Part Code 46784

來自 <https://www.hyundaipartsdeal.com/genuine/hyundai-damper~46784-2c100.html>

手自排拆修

年後找一天鼓起勇氣把手排撥片拆下來察看,發現有個橡膠有斷掉的感覺,心想會不會是這有個結構把微動開關頂住,但在分解圖找不到這零件的形狀與編號,該不會是要整個總成替換吧!

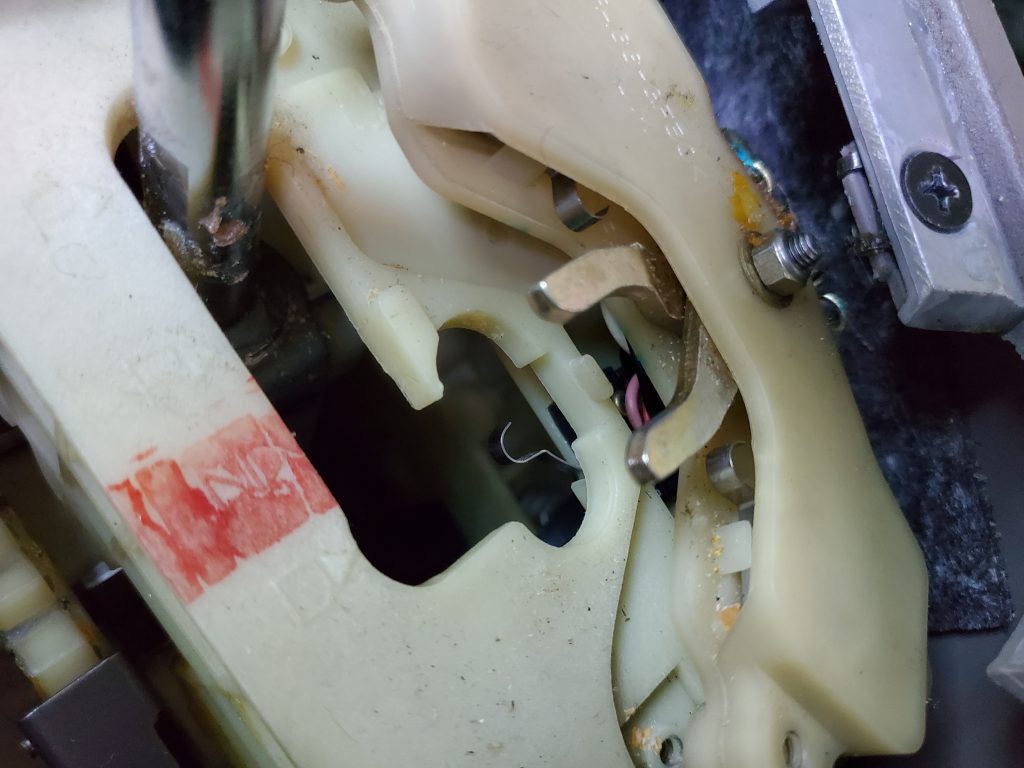

↓ 拆開排檔看一下微動開關彈片狀況

↓ 鬆開 4 顆螺絲拆下手排撥片,看到微動開關是鎖在變速總成上的,只能拆到此,再來可能要把變速箱外殼拆開才能拔電線

↓ 微動開關上有個黑色橡膠,發現橡膠有斷掉的感覺,心想會不會是這有個結構把微動開關頂住,但在分解圖找不到這零件的形狀與編號

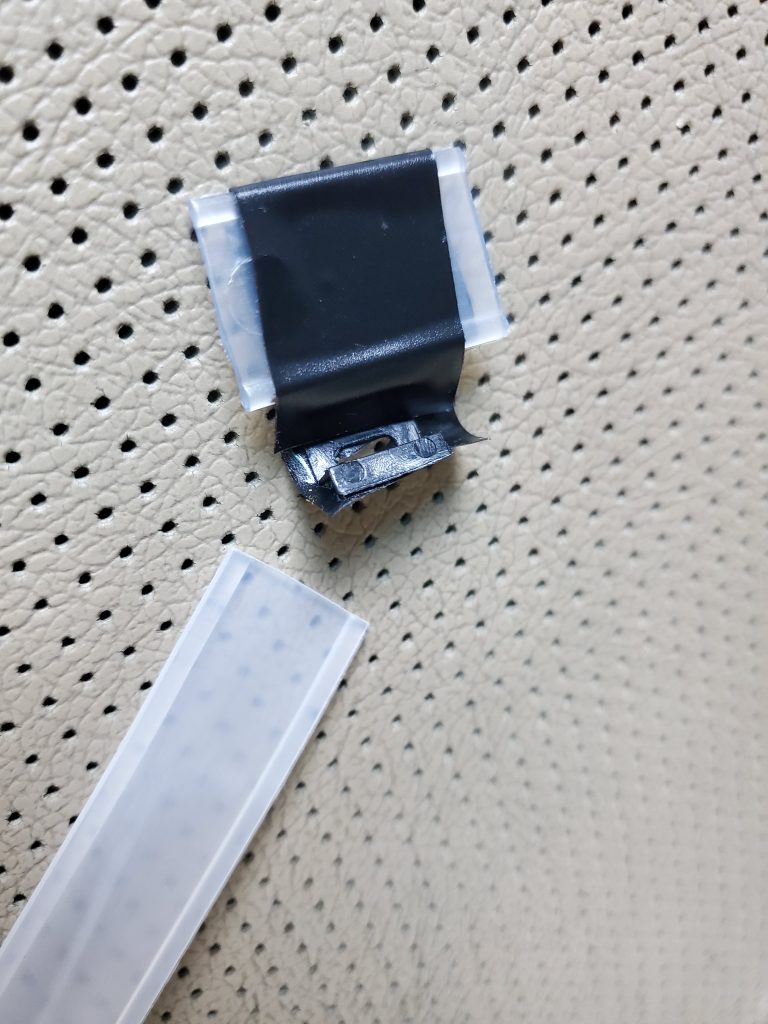

↓ 想了很久後來隨便找個禮盒提把的塑膠用電火布黏上,先這樣試試能否使用

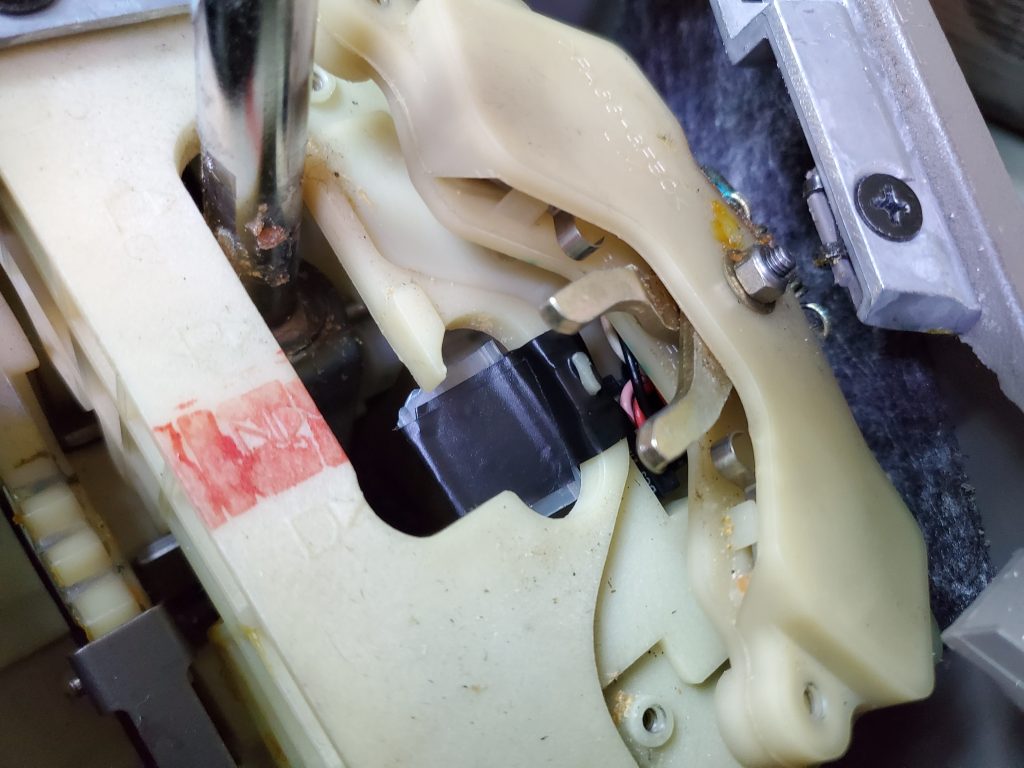

↓ 安裝前後圖

↓ 功能檢驗,在 N 檔 & D 檔 不會磨到墊片

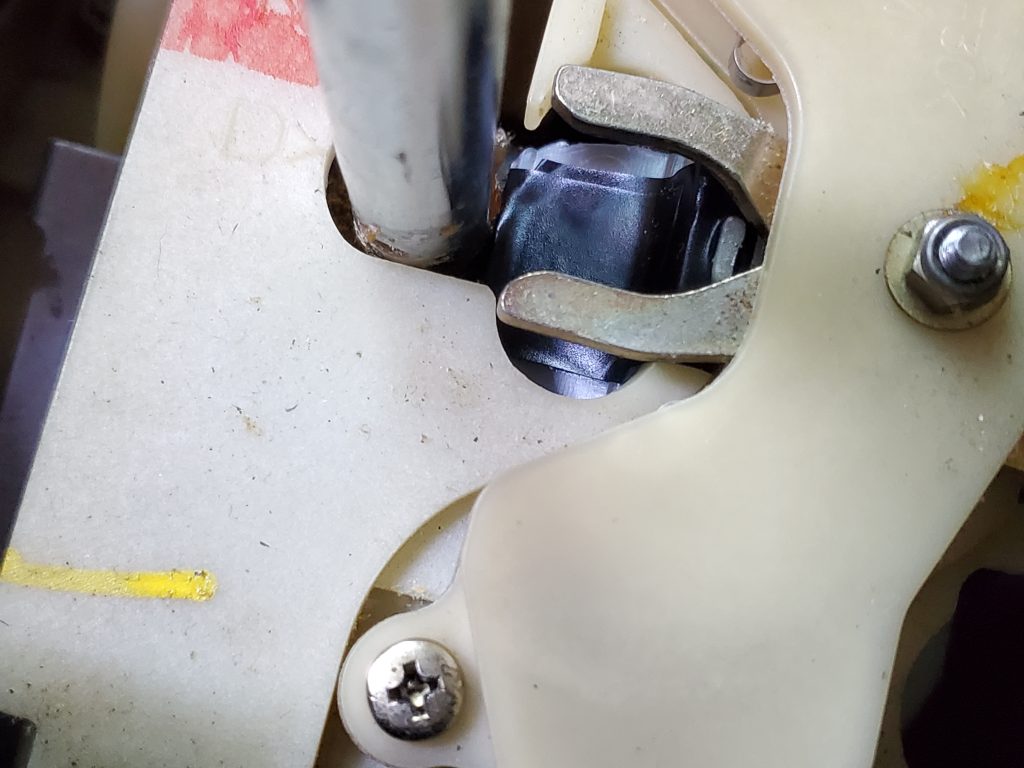

↓ 功能檢驗,推入手排能壓到開關進入手排模式,然後 + 能正常運作,+/- 都功能正常

成功土炮修復功能,觀察一下耐用度
