Acer V3-772G DIY更換鍵盤

V3-772G 鍵盤要價420元

Views: 654

這台2013年底購入的NB鍵盤算常故障,使用2~3年鍵盤就會慢慢出現漏字問題,因而DIY 試著買零件自己更換,螺絲很多,拆卸非常費工.

這台2013年購入的NB零件有問題,鍵盤會故障,輸入按了確會漏字,這樣的問題使用上非常困擾,比如輸入密碼確因漏字而錯誤,雖然可以透過外接USB鍵盤解決,但攜帶上相當不方便,且常常直覺上忘了就用眼前的故障鍵盤來輸入。

這台平常是老婆玩遊戲使用的,其實鍵盤使用率非常低,要說故障原因的話絕對不是操壞的,更大的原因應該是不常使用,因而內部電路板氧化所以接觸不良吧 XD

2013/11/26購買,使用3年碰到鍵盤慢慢故障,後來買了零件在2018/2/2 過年時自行替換上,新替換的也是使用約2年就故障,因此覺得是鍵盤設計不良,正常哪有這麼容易故障的,索性暫時不修了,暫時使用外接鍵盤。

拖至2022/3/4 我終於忍受不了再次購買一個鍵盤零件,試試看這次會不會解決鍵盤壽命過短的問題,紀錄一下這次使用壽命,售價420元

第二次購買的鍵盤

鍵盤是巧克力鍵盤的設計,所以無法由正面更換,必須由下面拆下,因此很麻煩要拆很多螺絲

拆卸需由背面進行

1.為了避免短路危險需先拆下電池

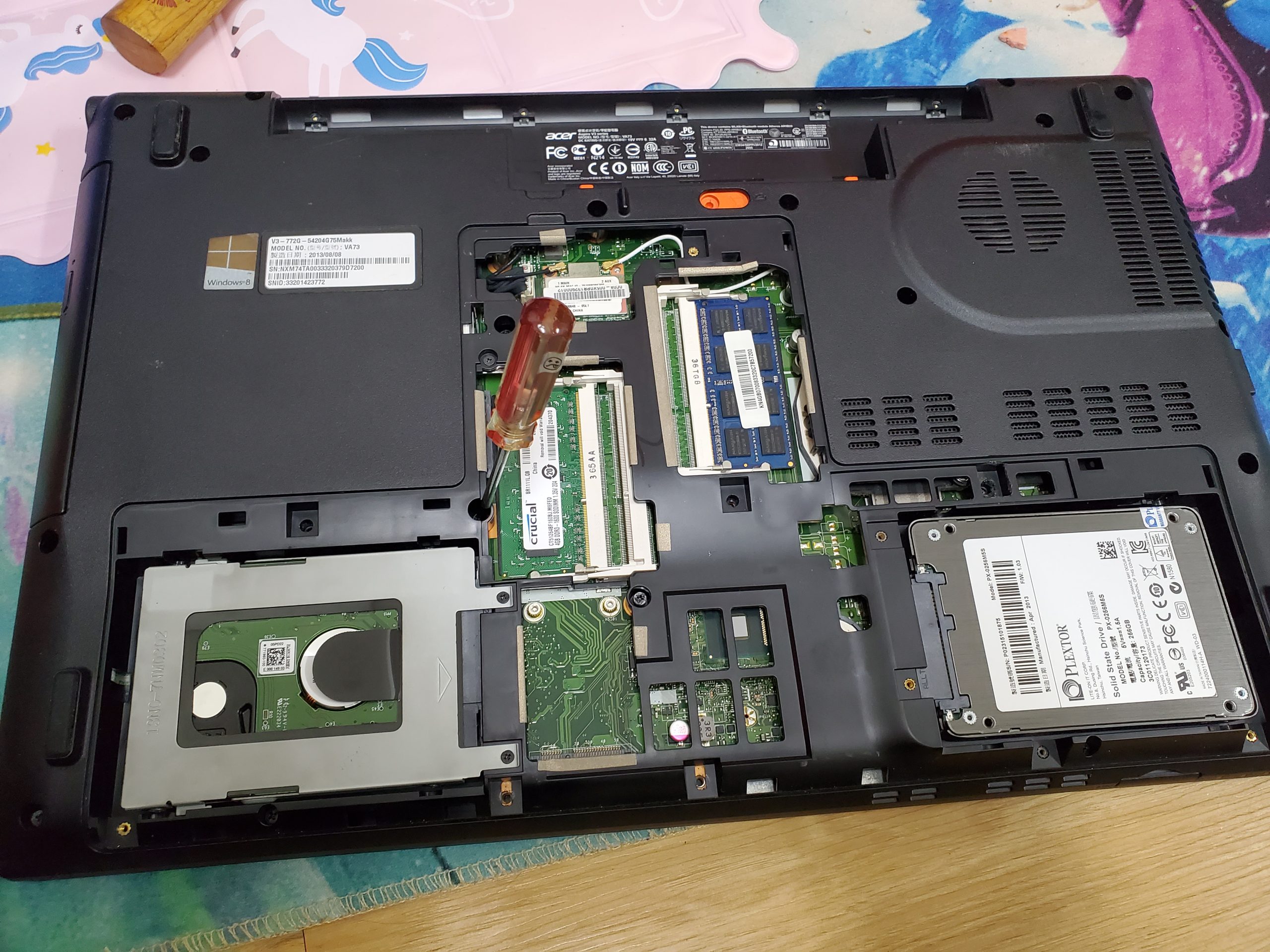

2.將背板擴充蓋拆開,需要拆卸9顆螺絲

3. 下蓋其他螺絲也皆需要拆除,總共20 顆

4. 20顆螺絲有些是分佈在擴充蓋內部,看得到的皆需要拆下

擴充蓋裡面也有些螺絲需拆除 (共20顆)

5. 拆下電池內部5顆超小螺絲

6. 擴充蓋內有一顆小螺絲拆下就能將光碟機抽出,有2顆螺絲隱藏在此也需拆下

7. 之後就能將觸控板整個拆開,這邊不用拆電纜取下,只需拆鬆下移將一顆鍵盤固定螺絲拆下

8. 之後就能將鍵盤模組整個取下,先將中間的喇叭端子拆下,再將左邊的電源按鍵軟排線拆下(將FPC 接頭lock 上掀打開即可抽出排線),之後就可將鍵盤立起,然後將後面連接鍵盤的軟排線拆下(一樣是上掀解鎖)

9. 將整個鍵盤總成取下後接下來 拆開鍵盤支架上的6 顆螺絲

10. 拆下固定鍵盤的超小螺絲共9 顆,為了方便拆下鍵盤兩顆喇叭與電源按鍵板也要拆下,之後將鍵盤支架上滑即可掀開

11. 將新的鍵盤交換上去,注意軟排線要穿出來

12. 反向動作即可一步步組裝回去,換完鍵盤可以將外殼都先蓋好,先開機確認功能正常再鎖上多的要命的螺絲

這是目前使用的第三組鍵盤,希望這次是最後一次更換
